螺旋板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。

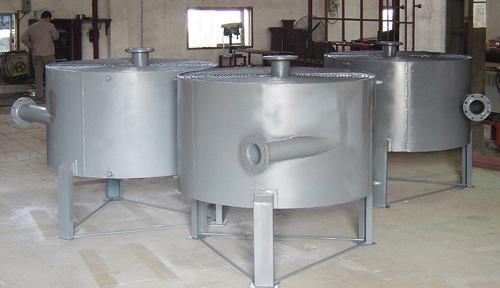

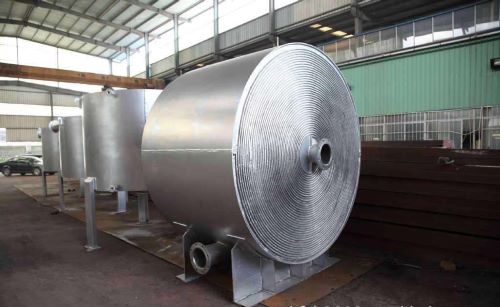

螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板式换热器的制造工艺程序

下料、拼接一无损检测一翻边、接触焊定距柱一表面清洗一总拼一无损检测一卷制一通道整形、焊接通道、装配一金加工一装配一压力试验一酸洗钝化、油漆一包装。端盖下料(仿形切割)一装配(圆环筋、倒锥)一贴合复板一无损检测一金加工一检漏一后处理一油漆。

螺旋板换热器制造质量的控制

①螺旋板的弯曲度，每米小于3mm；

②定距柱焊接月前采用手工焊和接触焊两种方法，对手工焊定距柱点焊质量应进行检查，若发现烧穿及漏焊时，除补焊外，还应对点焊质量进行100%检查。控制好点焊的长度可保证螺旋体卷制时定距柱不脱落，要注意起弧和收弧时不要造成板面咬肉现象发生。

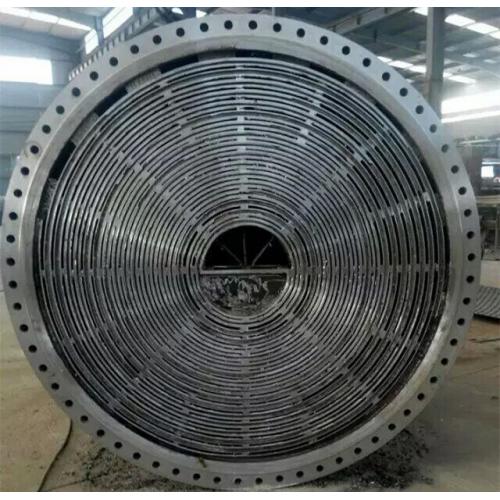

③由于翻边螺旋板在卷制过程中，卷制半径越小，翻边同弹量就越大，因此，卷制成形后螺旋通道端边(翻边)应进行校正、整形。

④可拆式螺旋板换热器应在螺旋体与窄边法兰装配焊接后再进行端面密封面的车加工，要求窄边法兰下端面与密封面必须保持水平，否则一旦上卡压紧时，下卡便会产生附加弯矩。

⑤在压力试验中，对于可拆式螺旋板换热器必须采用井字架工装，以防止产品轴向变形；试验时，一侧通道内通入压缩空气，另一侧通道内放人水或把设备放入水中，检查产品的焊接质量，就能保证两介质之间不会产生内漏。对于有的产品不能进行水压试验时，需进行气压试验，试验时，一侧通入压缩空气，另一侧通道内进行封闭，通一根皮管插入水中，检查产品是否存在内漏隐患口。
